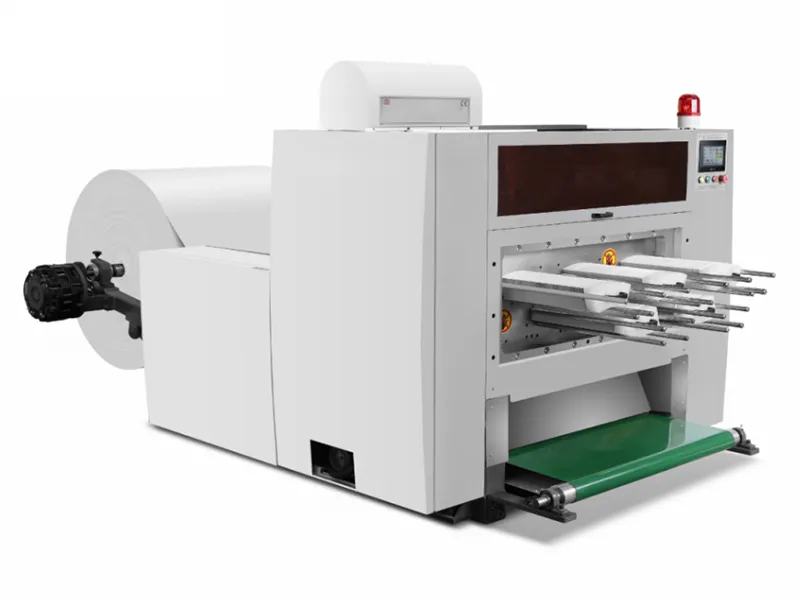

Machine de découpe rotative
La machine automatique de découpe alimentée en bobine est une solution de transformation à grande vitesse destinée aux industries de l’impression et de l’emballage. Elle découpe avec précision des flans pour gobelets en papier, assiettes et emballages à partir de bandes continues, tout en assurant une efficacité élevée et une utilisation optimale des matériaux pour la fabrication de produits imprimés, d’emballages et d’articles en papier.
Reposant sur une plateforme technique robuste, la machine de découpe associe une commande par micro-ordinateur à une interface homme-machine (IHM), un positionnement par servomoteur et des variateurs de fréquence CA. Le système comprend un dispositif de serrage manuel-pneumatique de la plaque, un système photoélectrique de guidage de bande et une lubrification centralisée à l’huile, afin de garantir des performances régulières pour la transformation du papier en grande série.
| Modèle | ||||
| Largeur maximale de découpe | 850 | 920 | 1 000 | 1 200 |
| Précision de découpe | ± 0,15 mm | ± 0,15 mm | ± 0,15 mm | ± 0,15 mm |
| Grammage du papier | 150–400 g/m² | 150–400 g/m² | 150–400 g/m² | 150–400 g/m² |
| Capacité de production | 330–400 coups/min | 330–400 coups/min | 330–400 coups/min | 330–400 coups/min |
| Pression d’air | 0,5 MPa | 0,5 MPa | 0,5 MPa | 0,5 MPa |
| Consommation d’air | 0,25 m³/min | 0,25 m³/min | 0,25 m³/min | 0,25 m³/min |
| Puissance totale | 10 kW | 10 kW | 10 kW | 12 kW |
| Poids | 3,5 t | 4 t | 4,5 t | 4,5 t |
| Diamètre maximal de la bobine de papier | 1 500 mm | 1 500 mm | 1 500 mm | 1 500 mm |
| Dimensions (mm) | 3 500 × 1 700 × 1 800 | 3 500 × 1 900 × 1 800 | 3 500 × 2 000 × 1 800 | 3 500 × 2 200 × 1 800 |

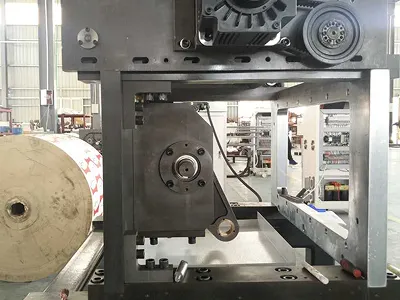

Stabilité à grande vitesse

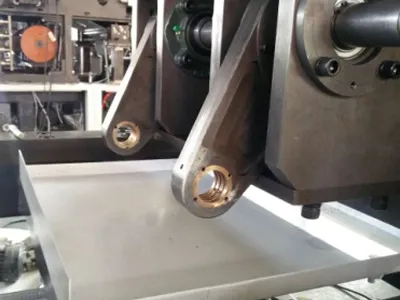

Lubrification automatique
Repérage de précision

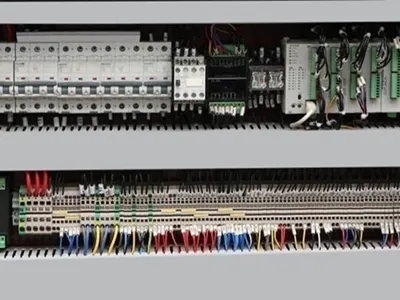

Système de commande électrique intégré
Unité de déroulage

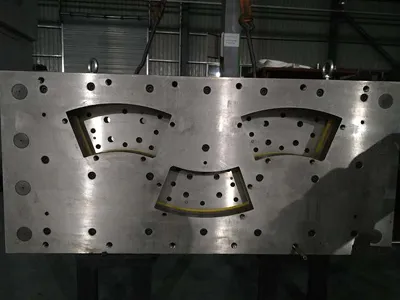

Matrices de découpe durables
